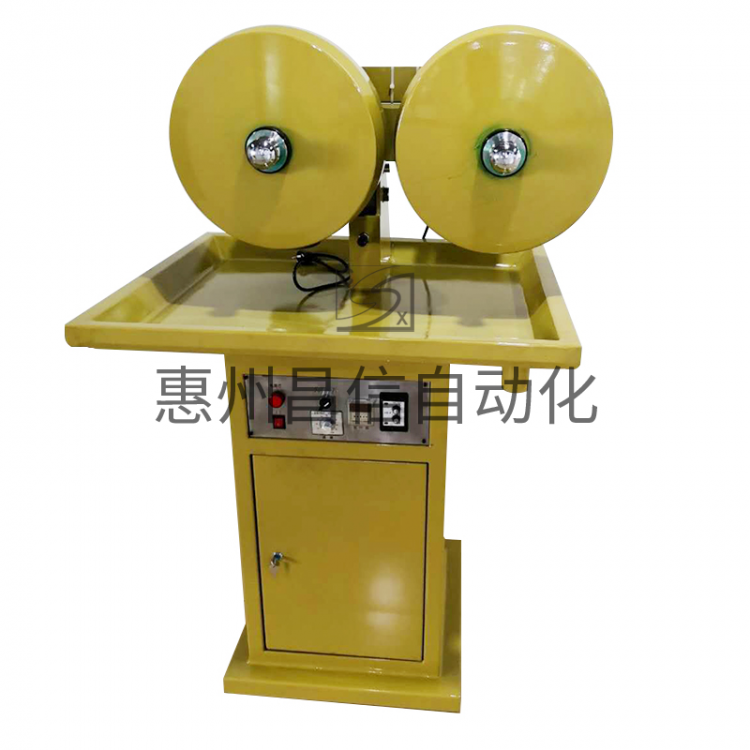

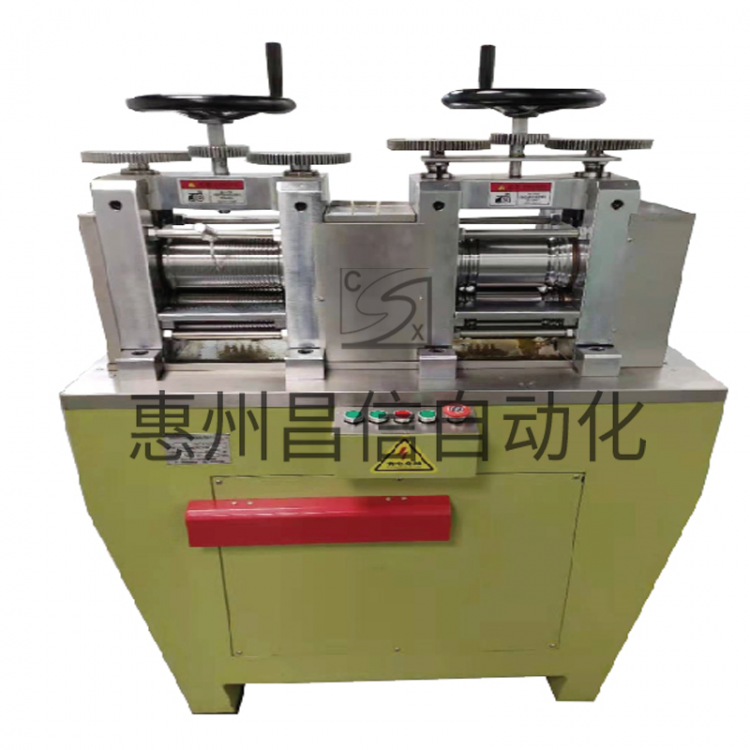

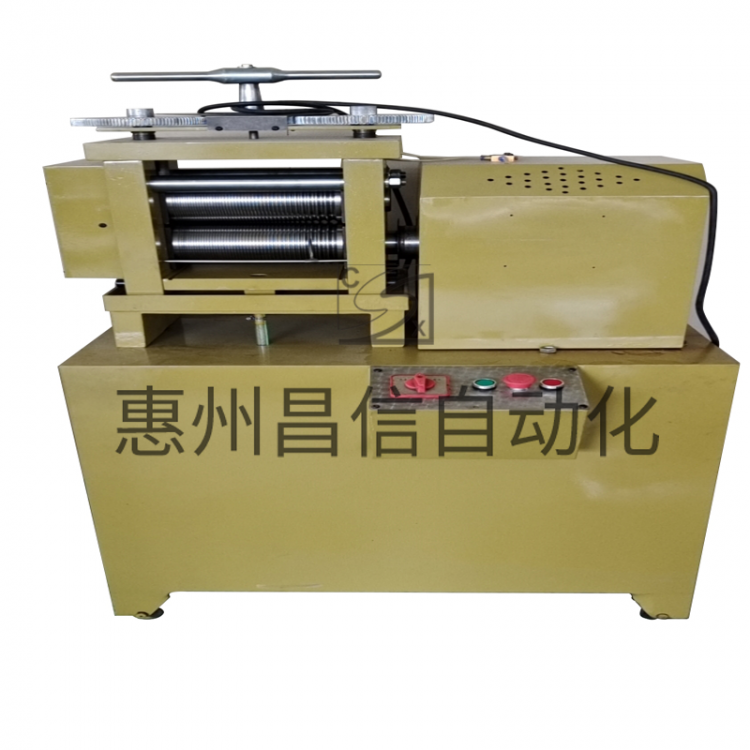

自動拉鏈機通常由注射系統、合模系統、液壓傳動系統、電氣控制系統、送帶輔助系統、加熱及冷卻系統、安全監測系統等組成。
(1)注射系統
注射系統的作用:注射系統是注塑機最主要的組成部分之一,一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。目前應用最廣泛的是螺桿式。其作用是,在注塑料機的一個循環中,能在規定的時間內將一定數量的塑料加熱塑化后,在一定的壓力和速度下,通過螺桿將熔融塑料注入模具型腔中。注射結束后,對注射到模腔中的熔料保持定型。
注射系統的組成:注射系統由塑化裝置和動力傳遞裝置組成。
螺桿式注塑機塑化裝置主要由加料裝置、料筒、螺桿、射咀部分組成。動力傳遞裝置包括注射油缸、注射座移動油缸以及螺桿驅動裝置(熔膠馬達)。
(2)合模系統
合模系統的作用:合模系統的作用是保證模具閉合、開啟及頂出制品。同時,在模具閉合后,供給予模具足夠的鎖模力,以抵抗熔融塑料進入模腔產生的模腔壓力,防止模具開縫,造成制品的不良現狀。
合模系統的組成:合模系統主要由合模裝置、調模機構、頂出機構、上下固定模板、移動模板、合模油缸和安全保護機構組成。
(3)液壓系統
液壓傳動系統的作用是實現注塑機按工藝過程所要求的各種動作提供動力,并滿足注塑機各部分所需壓力、速度、溫度等的要求。它主要由各自種液壓元件和液壓輔助元件所組成,其中油泵和電機是注塑機的動力來源。各種閥控制油液壓力和流量,從而滿足注射成型工藝各項要求。
(4)電氣控制系統
電氣控制系統與液壓系統合理配合,可實現注射機的工藝過程要求(壓力、溫度、速度、時間)和各種程序動作。主要由電器、電子元件、儀表、加熱器、傳感器等組成。一般有四種控制方式,手動、半自動、全自動、調整。
(5)加熱/冷卻系統
加熱系統是用來加熱料筒及注射噴嘴的,注塑機料筒一般采用電熱圈作為加熱裝置,安裝在料筒的外部,并用熱電偶分段檢測。熱量通過筒壁導熱為物料塑化提供熱源;冷卻系統主要是用來冷卻油溫,油溫過高會引起多種故障出現所以油溫必須加以控制。另一處需要冷卻的位置在料管下料口附近,防止原料在下料口熔化,導致原料不能正常下料。
(6)安全保護與監測系統
注塑機的安全裝置主要是用來保護人、機安全的裝置。主要由安全門、液壓閥、限位開關、光電檢測元件等組成,實現電氣——機械——液壓的聯鎖保護。
監測系統主要對注塑機的油溫、料溫、系統超載,以及工藝和設備故障進行監測,發現異常情況進行指示或報警。
